 数据中心虚拟化/应用优化解决方案
2009-11-26 |

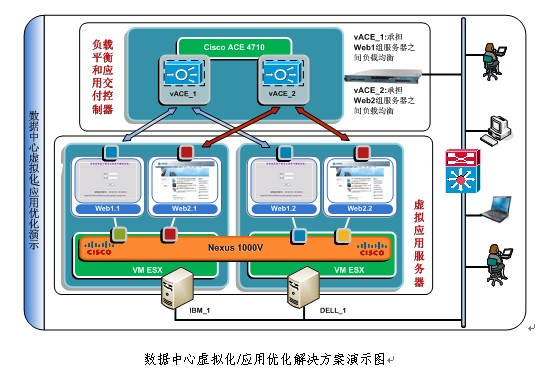

思科数据中心3.0技术具有高可靠性，虚拟化，网络整合的特点，针对以上特点金科公司提出此次参展主题－数据中心虚拟化、应用优化、整体可用性，并搭建了解决方案演示环境，让您亲身感受思科数据中心3.0网络技术带来的全新体验。数据中心虚拟化、应用优化技术解决方案演示架构图：
演示方案说明：
此次演示方案部署IBM_1和DELL_1两台PC服务器，这两台服务器安装了VMware ESX 4.0虚拟化操作系统，在两台服务器上分别创建四个虚拟服务器，它们是Web1.1、Web1.2、Web2.1、Web2.2，其中Web1.1和Web1.2组成Web1虚拟应用服务器组；Web2.1和Web2.2组成Web2虚拟应用服务器组。同时在DELL_1中安装Cisco Nexus 1000V交换机，提供各虚拟机之间的网络服务。
另外，部署一台思科ACE 4710服务器负载均衡和应用交换设备，它采用了一组智能第4层负载均衡和第7层内容交换技术，能实现服务器组之间服务器的负载均衡。
演示方案中思科ACE 4710通过虚拟技术创建为虚拟vACE_1和虚拟vACE_2，vACE_1负责Web1服务器组Web1.1和Web1.2服务器之间的负载均衡；vACE_2负责Web2服务器组Web2.1和Web2.2服务器之间的负载均衡。
|
|
|
